O que é um Earth Clip para energia solar?

Um clipe de terra , também conhecido como clipe de aterramento ou clipe de aterramento , é um componente pequeno, mas essencial, usado em sistemas de montagem solar fotovoltaica (FV). Sua principal função é garantir a continuidade elétrica e o aterramento entre os módulos fotovoltaicos e a estrutura de montagem solar, evitando assim riscos de choque elétrico e protegendo o equipamento contra raios ou correntes de falha.

Por que o aterramento é importante em sistemas solares

O aterramento é essencial para:

Segurança : Evita riscos de choque elétrico conduzindo com segurança as correntes de falha para o solo.

Proteção contra raios :Ele fornece um caminho para correntes de surto durante quedas de raios.

Integridade do sistema : Reduz a interferência eletromagnética (EMI) e garante um potencial de tensão consistente em todo o conjunto fotovoltaico.

Conformidade com o código :A maioria dos padrões elétricos nacionais e internacionais (por exemplo, NEC, IEC) exigem aterramento adequado para sistemas solares.

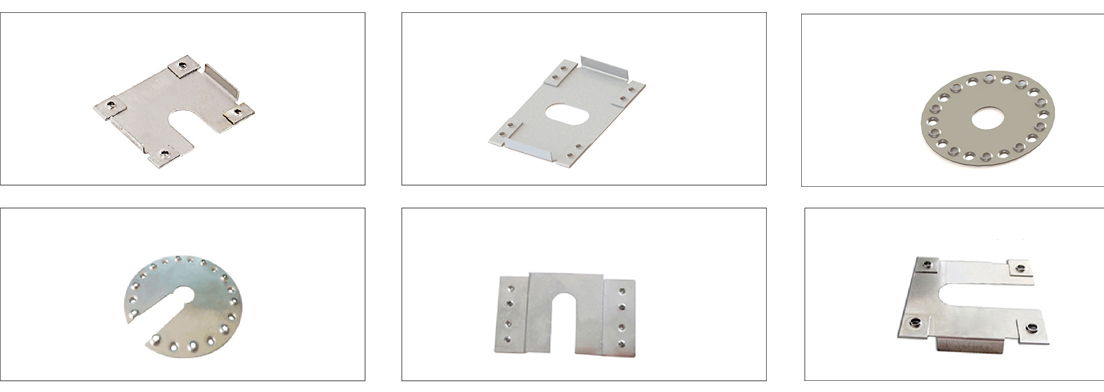

Características dos clipes solares de terra

Material :
Geralmente feito de aço inoxidável (SS304 ou SS316) para resistência à corrosão e durabilidade de longo prazo em ambientes externos.

Projeto :

As abas afiadas ou pontiagudas perfuram a camada anodizada das armações ou trilhos de alumínio, criando uma contato metal com metal .

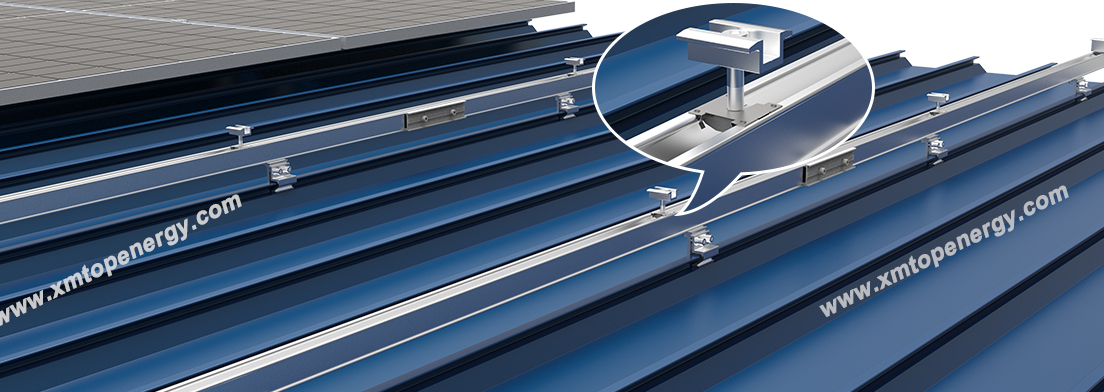

Projetado para caber entre a estrutura do módulo fotovoltaico e o trilho de montagem solar ou entre dois módulos e o grampo médio.

Pode ser pré-instalado em grampos médios ou terminais de aterramento .

Compatibilidade :
Os clipes de aterramento estão disponíveis em diferentes tamanhos e designs para corresponder a especificações perfis de trilhos , solar grampos , e Espessuras de quadros fotovoltaicos .

Instalação :

Sem ferramentas ou com o mínimo de ferramentas necessário.

Geralmente preso diretamente ao trilho ou instalado durante o processo de aperto da braçadeira.

Aplicações típicas

Entre a estrutura do módulo solar e o trilho de montagem (ao usar grampos intermediários).

Entre dois módulos (para conectar quadros).

Como parte de um caminho de aterramento que se conecta a um terminal de aterramento ou cabo condutor e, depois, ao terra.

Normas e Certificações

Grampos de aterramento de alta qualidade devem atender aos padrões elétricos relevantes, como:

UL 467 (para equipamentos de aterramento e ligação)

IEC 61730 (padrões de segurança para módulos fotovoltaicos)

Certificação TÜV

Vantagens de usar clipes de aterramento solar

Instalação rápida e fácil
Não há necessidade de perfuração ou fios adicionais
Econômico e durável
Compatível com a maioria dos sistemas de montagem baseados em trilhos
Garante a conformidade com os padrões internacionais de segurança

Conclusão

Clipes de terra podem ser pequenos, mas desempenham um grande papel na segurança, confiabilidade e conformidade com o código do seu sistema solar fotovoltaico. Escolher um clipe de alta qualidade e resistente à corrosão garante desempenho a longo prazo e tranquilidade.

Se você estiver comprando acessórios para montagem solar, certifique-se de incluir clipes de aterramento certificados como parte do pacote do seu sistema.
