Sistema de montagem solar Mini Rail para telhados metálicos trapezoidais

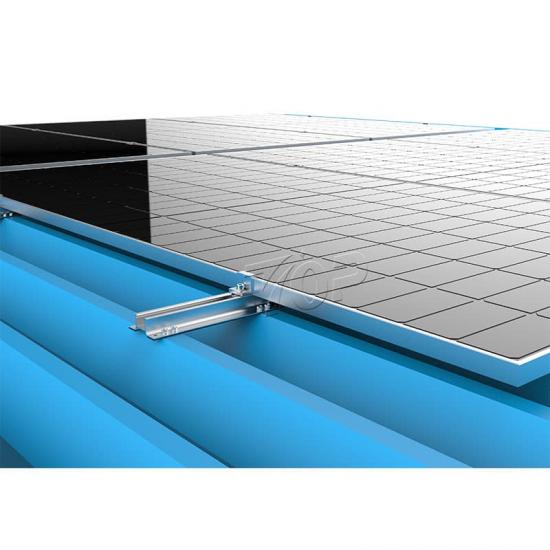

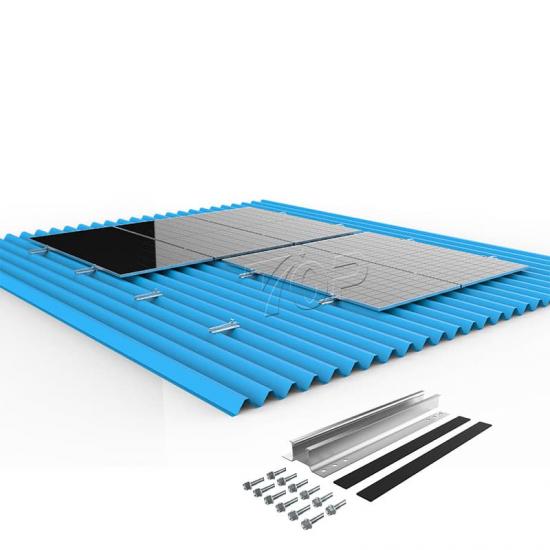

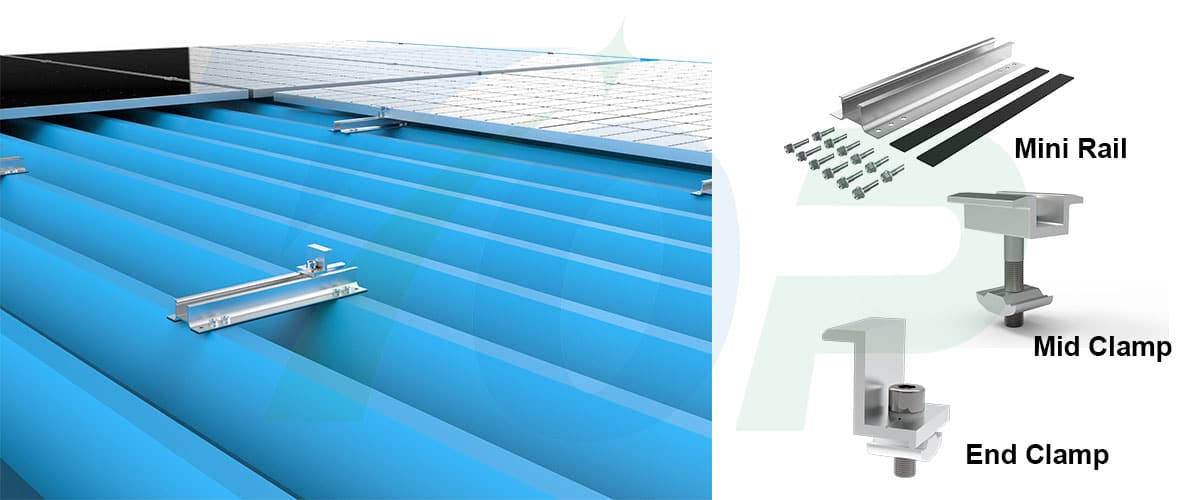

O Sistema de montagem Mini Rail Especialmente projetado para telhados metálicos trapezoidais (ondulados) comumente utilizados em edifícios comerciais e industriais. Possui estrutura compacta de alumínio trilhos curtos Combinado com grampos centrais e terminais, fixados por parafusos autoatarraxantes e tiras de borracha EPDM dupla face para aumentar a impermeabilização e a estabilidade. Este sistema permite uma instalação rápida, segura e econômica de painéis solares, sem comprometer a integridade do telhado.

Especificações do produto:

Características do produto:

.Vedação à prova d'água de dupla face
Cada Mini Rail inclui Tiras de borracha EPDM em ambos os lados da base. Quando fixada com parafusos autoatarraxantes, a borracha comprime firmemente contra a superfície do telhado, formando uma vedação segura e à prova d'água.

.Leve e econômico
O design de trilho curto minimiza o uso de alumínio, reduz o custo geral e é fácil de transportar e manusear.

.Ajuste perfeito para telhados trapezoidais
Otimizado para uso em telhados de chapa metálica trapezoidal (por exemplo, T18, T35, tipo 470), sem exigir penetração total no telhado ou grampos complexos.

Instalação rápida e fácil
Componentes modulares e montagem direta reduzem o tempo de trabalho e simplificam o processo de instalação.

.Aparência limpa
O design discreto mantém os trilhos escondidos sob os painéis, mantendo uma aparência elegante e uniforme.

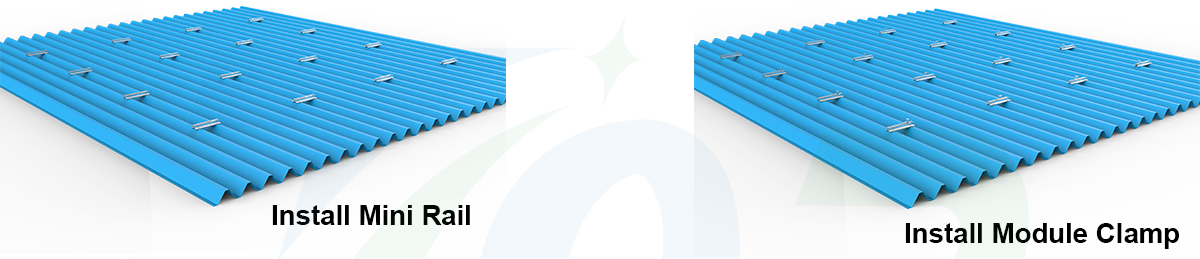

Instruções de instalação:

Marcar e Medir
Com base no plano de layout, marque os pontos de instalação ao longo da crista (nervuras altas) das telhas trapezoidais.

Aplicar tiras de borracha
Fixe tiras de borracha EPDM em ambos os lados da base do Mini Rail antes da instalação.

Consertar Mini Trilho
Posicione o trilho no local marcado. Fixe-o com parafusos autoatarraxantes no centro do trilho. As tiras de borracha se comprimirão para formar uma vedação estanque.

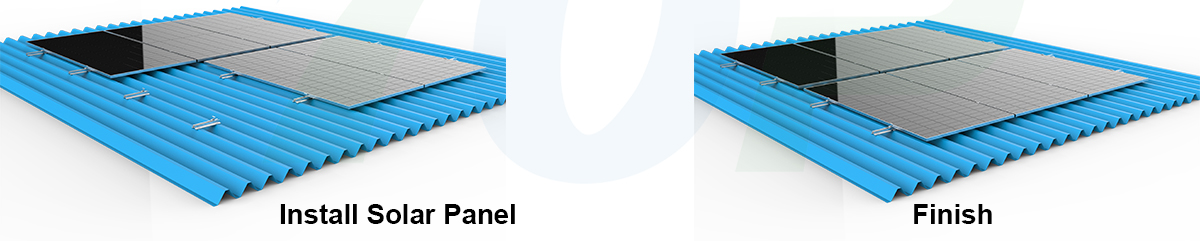

Monte painéis solares
Use grampos intermediários para fixar painéis adjacentes e grampos finais para fixar painéis em ambas as extremidades.

Inspeção Final
Certifique-se de que todos os trilhos estejam firmemente presos, as tiras de borracha estejam devidamente comprimidas e que não haja peças soltas.

Perguntas frequentes:

•
  P1: Este sistema é adequado para telhados com costura vertical ou com costura?

  A1: Não. Este sistema Mini Rail foi projetado somente para telhados de chapa metálica trapezoidal . Para telhados com costura vertical, recomenda-se um sistema de fixação não penetrante.
•
  Q2: Como a impermeabilização é garantida?

  A2: As tiras duplas de borracha EPDM são comprimidas durante a instalação, criando uma vedação forte entre o trilho e a superfície do telhado, impedindo efetivamente a entrada de água.
•
  Q3: Perfurar o telhado afetará sua integridade?

  Não. Os parafusos são colocados na crista elevada da chapa do telhado. Com a vedação adequada, há sem comprometer o desempenho estrutural ou à prova d'água .
•
  Q4: Quais perfis de telhado são compatíveis?

  Compatível com a maioria dos telhados metálicos trapezoidais, incluindo T18, T20, T35, T40, tipo 470, tipo 820 e perfis corrugados similares.
•
  Q5: O sistema pode ser personalizado?

  Sim. O comprimento do trilho, os tamanhos das braçadeiras e as cores da superfície (anodizado prata ou preto) podem ser adaptados às necessidades específicas do projeto.
